MODEL 01 / DN 50
50A Compact Type
제한된 설치 공간에서 간결한 응축수 배수 구성을 만드는 컴팩트 모델입니다.
- Connection
- 50A
- Installation
- 수직 · 수평 구성 검토
- Maintenance
- 상부 점검 커버
- 컴팩트한 공조·배기 설비
- 제한된 장비 하부 공간
- 일상 점검 접근성이 필요한 현장
HVAC / CATEGORY 03
Parts & Control
공조 시스템의 운전 안정성과 효율을 높이는 부품 및 제어 제품군입니다.
09 / CLEANABLE LEAK-PROOF TRAP
CLT
배수는 빠르게,
공기는 빈틈없이.
음압 환경에서 응축수는 원활하게 배출하고, 불필요한 공기 역류는 억제하도록 설계한 세척·점검형 배수 트랩입니다.
산·알칼리·유기 배기 계통의 응축수 배수에 대응하며, 배관 조건과 요구 배수량에 맞춰 50A와 100A 두 가지 크기로 구성할 수 있습니다.
적용 조건 상담 ↗
50A
DN 50 / COMPACT BODYDrag to rotate · Scroll to zoom DN 100 / EXTENDED BODYDrag to rotate · Scroll to zoom
360°↷
MODEL 02 / DN 100
100A Large Type
더 큰 배수 경로와 처리 여유가 필요한 설비를 위한 확장형 모델입니다.
- Connection
- 100A
- Flow Path
- 확장형 본체 · 유로
- Maintenance
- 상부 점검 커버
- 배수 요구가 큰 공조·배기 설비
- 대구경 연결 배관
- 처리 여유를 우선하는 현장
SELECTION BASIS배관 호칭경만으로 결정하지 않으며 응축수량, 음압과 설치 방향을 기준으로 기술 검토합니다.
ENGINEERED DRAINAGE
밀폐·배수·정비를
하나의 구조로.
볼의 움직임을 이용해 평상시에는 공기 유입을 억제하고,
배수가 필요할 때는 유로를 빠르게 확보합니다.
Leak-proof
Ball Valve 방식으로 음압 덕트의 밀폐 성능과 안정적인 개폐를 함께 고려했습니다.
Responsive
Drainage
고정되지 않은 Ball이 배수 조건에 반응해 낮은 음압에서도 신속한 밀폐와 배수를 지원합니다.
Cleanable
상부 점검 커버를 통해 슬러지와 이물질을 확인하고 내부를 관리할 수 있습니다.
Robust
Connection
견고한 플랜지 결합 구조로 배관 연결부의 안정성과 장기 유지관리를 고려했습니다.
INSTALLATION LOGIC
설비 배치에 따라
유연하게 연결합니다.
드레인 포트의 위치와 배관 동선을 고려해 수직 또는 수평 배수 구성을 검토할 수 있습니다. 소화수처럼 순간적인 배수가 발생하는 상황에서는 Ball의 부력으로 배수 공간을 확보하도록 고안했습니다.
장비 하부 공간과 드레인 포트 위치를 고려한 연결
현장 배관 동선과 점검 접근성을 고려한 연결
10 / INTELLIGENT FAN CONTROL
FCM
송풍기의 모든 운전 정보를
실시간 계측·제어합니다.
풍량, 정압, RPM, 진동, 전력, 소음 등 팬의 모든 운전 데이터를 실시간으로 읽어내고, 현장 조건에 맞춘 가변 제어와 공진 회피를 스스로 수행합니다.
Eurus Fan 제어 시스템(FCM)은 송풍기 운전에 필수적인 정밀 센싱과 제어 알고리즘을 일체화하여, 고비용의 별도 자동제어 공사 없이도 상위 디지털 트윈 및 스마트 팩토리(BMS)와 완벽하게 연동되는 지능형 공조 환경을 제공합니다.
FCM 도입 및 기술 상담 ↗
PERFORMANCE AT A GLANCE
신뢰할 수 있는
제어 데이터,
검증된 운영 가치.
실시간 계측 신뢰도와 예지보전 알고리즘을 통해
송풍기 운전 안정성을 극대화합니다.
DATA
DRIVEN
OPERATION
DRIVEN
OPERATION
데이터가 만드는
더 안정적인 현장, 더 지속 가능한 운영.
Accuracy
실시간 풍량 계측 정밀도
±5%현장 계통 압력 변동 속에서도 오차 ±5% 이내의 고정밀 풍량 데이터를 실시간 산출합니다.
Real-Time
Visualization
성능 곡선 실시간 트래킹
송풍기 고유 풍량-정압 성능 곡선 상에 현재 운전점을 매핑하여 최적 효율 운전 상태를 직관적으로 파악합니다.
Auto-Avoid
진동 분석 & 공진 회피
상시 진동 RMS 분석을 통해 위험 공진 주파수 대역을 스스로 회피하고 베어링 고장을 사전 예방합니다.
All-in-One
자동제어 구축 비용 절감
별도 계측 배관과 외부 제어반 구축 부담을 줄이고 송풍기 맞춤형 제어 인터페이스를 원스톱 제공합니다.
CORE CAPABILITIES
송풍기 제어의 새로운 기준,
4대 지능형 핵심 기능.
단순 ON/OFF 제어를 넘어 풍량, 차압, 진동, 공기 상태를 종합적으로 다룹니다.
01 / AIRFLOW
실시간 풍량 정밀 제어
요구 풍량(Set Airflow)에 맞춰 인버터 및 모터 속도를 능동 제어하며, 여러 대의 팬이 병렬 운전(Parallel Operation)할 때도 전 장비에 균일한 풍량을 분배합니다.
- ±5% 고정밀 실시간 풍량 데이터 산출
- 다중 병렬 팬 간 균일 풍량 제어 (Uniform Airflow)
- 부하 변동에 따른 최적 에너지 관리
02 / PRESSURE
계통 정압 분석 및 차압 유지
공조 덕트 계통의 정압 변동 패턴을 실시간 추적하여 필터 막힘, 로터, 댐퍼 등 주요 구성품의 부하 상태를 진단하고 이상 발생 시 즉각 경보를 발생시킵니다.
- 계통 정압 변동에 따른 운전 상태 해석
- 필터 및 댐퍼 상태 모니터링 & 알람
- 설정된 HVAC 시스템 운전점 자동 유지
03 / PREDICTIVE
진동 기반 공진 회피 & 예지보전
팬과 모터의 진동(속도/가속도 RMS)을 연속 모니터링하여 공진 주파수 영역 진입을 사전에 회피하고, 베어링 이상 마모를 조기에 감지하여 불시 정지 사고를 방지합니다.
- 공진 회피 기능 (Resonance Avoidance)
- 진동 스펙트럼 분석 기반 상태 기반 보전(PdM)
- 설비 고장 및 공정 셧다운 원천 차단
04 / INTUITIVE
직관적 대시보드 & 한계 경보
풍량, 계통정압, 회전수(RPM), 전력, 소음, 진동, 공기 온·습도 및 밀도까지 필수 지표를 한 화면에 통합 표출하며 한계 도달 시 시각적 경고(Visual Hazard)를 제공합니다.
- 실시간 성능 곡선(Performance Curve) 표출
- 온도·습도·밀도 등 공기 조건 자동 보정
- 진동·RPM·전력 상한값 안전 보호 알람
ENGINEERED HARDWARE
센서와 하드웨어를 하나로,
송풍기 전용 일체형 아키텍처.
기존의 복잡한 외부 계측 배관과 분산된 센서를 송풍기 구조에 최적화된 모듈로 통합했습니다.

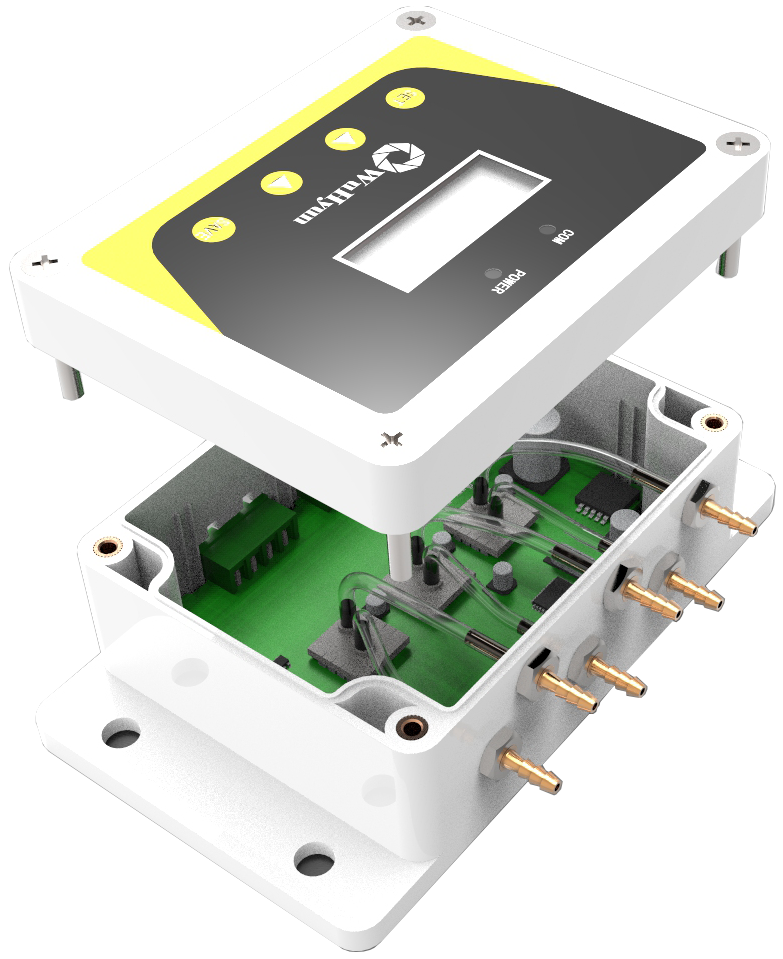

EDGE CONTROLLER
6채널 차압 센싱 & 제어 유닛
고정밀 차압 센서와 내부 배관 튜브를 방진 인클로저 내부에 컴팩트하게 일체화했습니다. 현장 LCD 창과 직관적 버튼 조작을 통해 별도 툴 없이도 파라미터를 즉시 설정할 수 있습니다.
- 포트 구성다채널 황동 노즐 포트 일체형
- 현장 조작LCD 화면 및 파라미터 세팅 버튼
- 보호 구조방진·방습 산업용 인클로저
INTEGRATED SENSING
송풍기 전용 4대 센싱 & 제어 네트워크
흡입구 차압부터 모터 제어까지 일원화된 신호 체계로 노이즈를 최소화합니다.
흡입구 차압 & 풍량 연산
U자관 노즐 다채널 차압을 정밀 계측하여 실시간 풍량(CMH)을 ±5% 오차 내로 연속 연산합니다.
공기 상태 환경 보정
온도(℃), 상대습도(%), 공기 밀도(kg/m³)를 실시간 반영해 계절별 공기 조건 변화를 자동 보정합니다.
3축 진동 감시 & 공진 회피
진동 RMS를 상시 계측하여 팬-모터 고유 진동 대역을 감지하고 위험 공진 구간을 자동 회피합니다.
AC/EC 모터 드라이브 제어
AC 팬의 인버터(VFD) 주파수 제어 및 EC 팬 디지털 속도 제어에 유연하게 대응합니다.
REAL-TIME TELEMETRY & DIGITAL TWIN
실시간 운전 모니터링,
성능 곡선 위의 지능형 제어.
복잡한 원시 데이터 대신, 송풍기 성능 곡선 위에 현재 운전점을 시각화하여 상태를 즉각 판단합니다.
RUNNING / OPTIMAL
EURUS [ KAD 1120 / 75kW 6P / VFD ]
SET VALUE
90,000 CMH
REAL-TIME PERFORMANCE CURVE
Operating Point Tracking
현재 P-Q 운전 곡선
공진 회피 대역 (Auto-Avoid)
실시간 운전점
AIR VOLUME
90,225 CMH
Accuracy ±5%
STATIC PRESSURE
2,071 Pa
Balanced Duct Load
FAN SPEED
1,057 RPM
VFD Inverter 6P
POWER
66.4 kW
Optimal Energy
EFFICIENCY
85.2 %
Aerodynamic Peak
VIBRATION
2.1 RMS
Safe Zone (<4.5)
AIR CONDITION & DENSITY
Temp 21℃
Humidity 61%
Density 1.205 kg/m³
3D 디지털 트윈 연동
가상 공조 모델에 송풍기 실시간 운전점과 부하 데이터를 동기화하여 전체 플랜트 공기 흐름을 정밀 시뮬레이션합니다.
스마트 팩토리 최적화
생산 공정 부하 변동에 따라 송풍기 풍량을 능동 조절하여 공장 전체의 피크 전력과 에너지 비용을 대폭 절감합니다.
표준 BMS 인터페이스
BACnet, Modbus 등 산업 표준 통신을 통해 기존 건물에너지관리시스템(BMS)에 별도 게이트웨이 없이 즉시 통합됩니다.
TARGET APPLICATIONS
24시간 365일 무중단 운전,
정밀 공조가 필수적인 핵심 현장.
가장 까다로운 제조 조건과 연속 공정에서 FCM의 신뢰성이 검증되고 있습니다.
반도체 · 디스플레이 FAB
OAC Fan(외기조화기), 클린룸 순환 팬, 옥상 배기(Roof Exhaust) 등 초정밀 풍량과 차압 균일화가 수율을 좌우하는 첨단 전자 제조 공정
드라이룸 제습 공조
이차전지(배터리) 전극·조립 공정 및 바이오 제약 시설 등 극저습도 환경과 급·배기 밸런스가 핵심인 제습 공조 시스템
산업용 핵심 Process Fan
발전소, 자동차 생산 공정, 화학 플랜트 등 365일 가동 중단이 허용되지 않는 고신뢰성 연속 운전 설비
11 / AIR HANDLING UNIT MANAGEMENT
ECM
특허받은 엔탈피 제어로
공조 에너지를 25% 절감합니다.
PATENTED TECHNOLOGY
대한민국 특허청 등록 공조 제어 알고리즘
실시간 습공기선도(Psychrometric Chart) 분석과 5대 통합 제어 알고리즘으로 외기, 코일, 팬, 열교환기, 필터를 최적 상태로 무인 자동 운전합니다.
ECM(Eco Air Conditioning Management)은 독자 특허 기술을 기반으로 외기의 엔탈피를 실시간 연산하여 자연 외기냉방(Free Cooling) 효과를 극대화하고, 불필요한 과냉각과 과가열을 방지하여 대규모 생산 시설의 공조 에너지를 최대 25% 절감합니다.
ECM 도입 및 에너지 진단 상담 ↗
PERFORMANCE AT A GLANCE
검증된 에너지 절감,
특허로 입증된 공조 제어.
단순한 스케줄 제어를 넘어, 공기의 열역학적 상태점을 실시간 계산해 가장 경제적인 운전점을 찾습니다.
공조 에너지 소비 절감
외기 엔탈피 기반 Free Cooling과 팬 VAV 가변 풍량 제어로 연간 냉난방 소비전력을 최대 25% 절감합니다.
특허청 공식 특허 등록
공조기 다변수 상태점 실시간 해석 및 지능형 무인 운전 제어 알고리즘 특허 등록을 완료했습니다.
실시간 습공기선도 제어
온도·습도·밀도·엔탈피를 실시간 공기선도 좌표로 추적하여 최적의 결로 방지 및 쾌적선을 유지합니다.
사계절 무인 전자동 절체
사계절 외기 기상 조건과 실내 생산 부하에 맞춰 댐퍼, 코일, 팬 운전 모드를 스스로 판단·전환합니다.
CORE CONTROL MODULES
공조기 5대 핵심 파트,
빈틈없는 통합 비례 제어.
외기 도입부터 배기 열회수까지 모든 공기 처리 과정을 지능형 제어망으로 일원화합니다.
외기도입 운전 [ 엔탈피 제어 ]
실내외 공기의 엔탈피(열량)를 정밀 비교하여, 외기 조건이 유리할 때 댐퍼를 능동 개방해 냉동기 가동을 최소화하는 자연 냉각을 수행합니다.
- 실시간 실내·외 엔탈피 연산 비교
- Free Cooling 자연 냉각 최적화
- 최소 환기량 자동 보장 및 외기 도입 극대화
코일 및 가습 유량 [ 비례제어 ]
요구 온·습도에 맞춰 냉·온수 밸브와 가습량을 0~100% 연속 비례(PID) 제어하여 불필요한 과냉각과 재열 손실을 방지합니다.
- 냉수·온수 코일 밸브 고정밀 PID 제어
- 가습 유량 비례 제어로 습도 헌팅 방지
- 공조기 코일 입·출구 열량 실시간 계측
팬 풍량 제어 [ CAV / VAV 제어 ]
정풍량(CAV) 제어와 생산 부하 연동형 가변풍량(VAV) 제어를 지원하여, 필요 시점에 최적 풍량만을 공급함으로써 송풍 동력을 절감합니다.
- 정풍량(CAV) & 가변풍량(VAV) 자동 절체
- 인버터(VFD) 주파수 동적 가변 제어
- 실내 차압 및 요구 환기량 기반 속도 보정
열교환기 효율 [ 운전 Mode 제어 ]
배기(EA)로 버려지는 폐열을 회수하는 전열/현열 열교환기의 바이패스 댐퍼와 운전 모드를 능동 전환하여 열회수 효율을 극대화합니다.
- 전열/현열 교환 효율 실시간 감시
- 외기 조건별 바이패스 댐퍼 자동 개폐
- 동절기·하절기 환기 열손실 최소화
필터 스마트 관리 [ 차압 정보 제공 ]
프리·미디엄·헤파 필터 각 단의 전후단 차압을 상시 감시하여 필터 분진 막힘 상태를 진단하고 교체 주기를 사전에 예지 안내합니다.
- 필터 단별 실시간 차압 모니터링
- 막힘 기준 도달 시 교체 알람 자동 발생
- 필터 오염에 따른 송풍 팬 풍량 자동 보상
REAL-TIME PSYCHROMETRIC CONTROL
실시간 습공기선도 기반,
공기 상태점 추적 제어.
단순 온도 감시를 넘어 공기의 엔탈피와 절대습도 상태점을 추적하여 최적의 에너지 경로를 제어합니다.
PSYCHROMETRIC STATE TRACKING
ECM ENTHALPY ENGINE v4.2
MODE: FREE COOLING & DEHUMIDIFY
PSYCHROMETRIC CHART (습공기선도)
Real-Time State Point Vector
OA: 외기 상태점
RA: 실내 환기 상태점
MA: 최적 혼합점
SA: 정밀 공급 급기점
ENERGY SAVING MODE
25% SAVE
실외 엔탈피가 실내보다 낮아 자연 냉각 댐퍼 개도율을 최대화합니다.
ENTHALPY COMPARISON
OA Enthalpy38.4 kJ/kg
RA Enthalpy52.8 kJ/kg
Net Free Energy+14.4 kJ/kg
TARGET DISCHARGE STATUS
Supply Temp (SA)20.0 ℃
Relative Humidity45.2 %
Absolute Humidity6.6 g/kg
AHU DIGITAL TWIN VIEW
공조기 기류 및 상태,
한눈에 파악하는 디지털 트윈.
공조기 내부 댐퍼, 코일, 팬, 필터의 실시간 제어 현황을 직관적인 다이어그램 인터페이스로 모니터링합니다.
● LIVE AHU TWIN
AHU UNIT-01 [ ENTHALPY FREE COOLING MODE ]
EFFICIENCY: 94.2%
DAMPER SECTION
외기 / 배기 댐퍼
OA Damper40% Open
EA Damper40% Open
실시간 엔탈피 비교 결과에 따라 최적 외기 도입량을 자동 유지합니다.
FILTER SECTION
필터 차압 감시
Pre-Filter35 Pa (OK)
Medium78 Pa (OK)
필터 단별 차압 센싱으로 분진 오염도를 실시간 진단하고 송풍 풍량을 자동 보상합니다.
COIL SECTION
냉·온수 비례제어 코일
Cooling Valve18% (PID)
Heating Valve0% (Closed)
외기 냉열을 최우선 활용하여 냉수 코일 밸브 개도율을 최소화해 에너지를 절감합니다.
FAN SECTION
SA 급기 팬 (VAV)
Airflow45,000 CMH
Fan Speed1,020 RPM
실내 실시간 차압 및 환기 부하에 맞춰 인버터 속도를 능동 제어합니다.
첨단 FAB & 클린룸
반도체, 디스플레이, 바이오 제약 등 24시간 일정한 온·습도와 정밀 차압 관리가 필수적인 제조 공정 공조기
인터넷 데이터센터 (IDC)
연중 지속되는 대규모 전산실 발열을 외기냉방(Free Cooling) 엔탈피 제어로 냉방 전력을 획기적으로 낮추는 전산 공조기
대형 상업 & 복합 빌딩
사계절 실외 기상 변화에 능동 대응하여 중앙 냉난방 플랜트 에너지 비용을 25% 절감하는 지능형 AHU 시스템
